衛星影像與矢量數據疊加配準步驟

將各種矢量數據疊加到衛星圖像上并配準

開始學習

查看效果圖

具體操作步驟如下

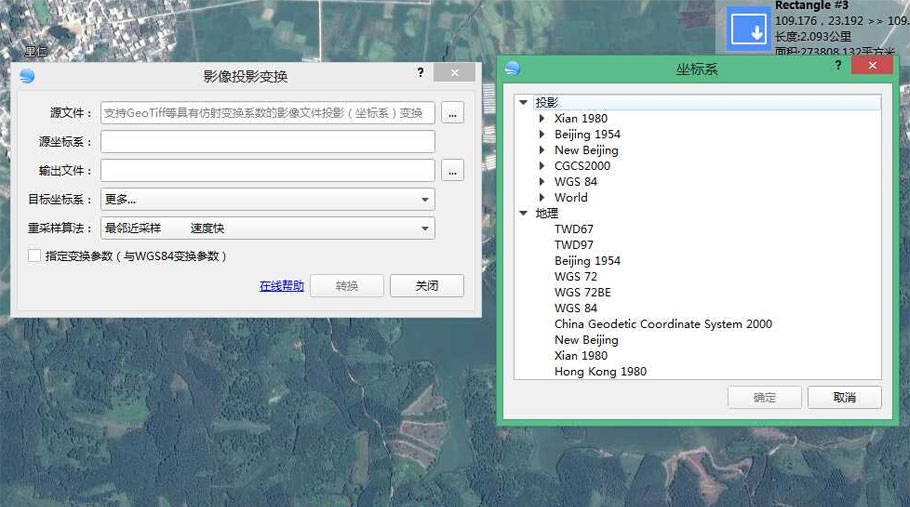

Step1：衛星圖像進行坐標系轉換

如何進行投影坐標系轉換，請參照：衛星影像投影轉換之教程？

Step2：選擇投影變換后的影像

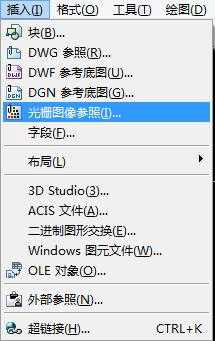

在AutoCAD中“插入”→“光柵圖像參照”，選擇投影變換后的影像圖片，彈出插入光柵圖像參考對話框（如圖所示）。

Step3：打開圖像信息txt文件

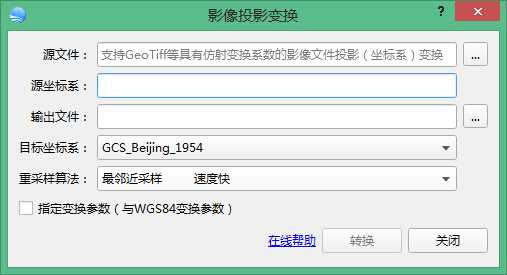

打開投影變換對話框（如圖所示）輸出目錄中與影像文件同名的txt文件，其中記錄了圖像的基本信息。

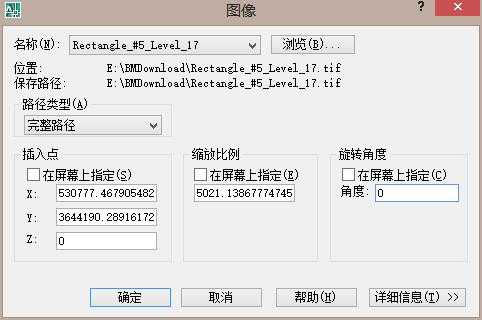

Step4：插入光柵圖像參考對話框

在插入光柵圖像參考對話框中輸入影像圖片的“左下角”坐標，縮放比例輸入圖像“實際寬度”，選擇角度保持為0。或者“插入點”、“縮放比例”勾選為在屏幕上指定，需手動配準。

注意：若矢量數據為標準平面坐標，且若影像通過準確參數轉換到相應的坐標系，導入可準確與矢量數據匹配無需手動配準。否則進行手動配準影像，執行以下步驟。

Step5：后置圖像

使用“工具”→“繪圖次序”→“后置”將影像圖片后置。

Step6：手動配準

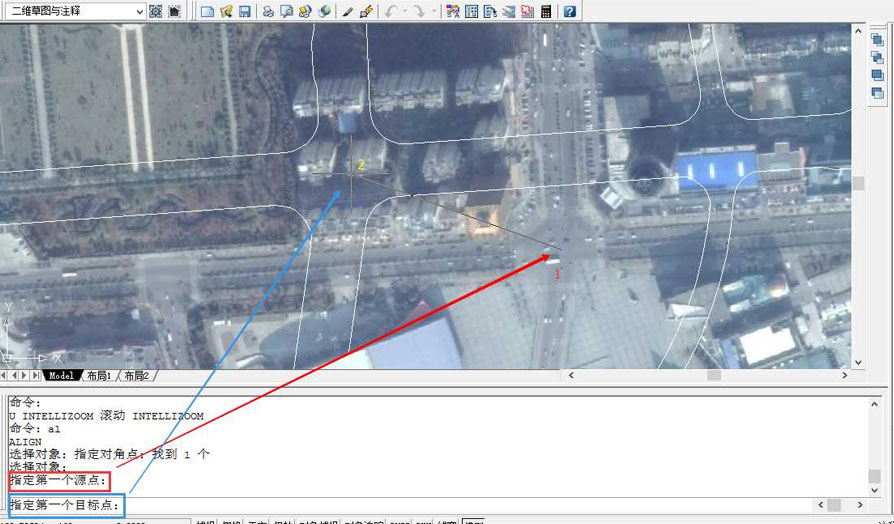

使用“al”命令即對齊功能，在屏幕上指定一個以上參考點。按上面操作方式，添加一個以上參照點，添加3個參照點后會自動對齊。此例中添加了2個參數，在提示“指定第三個源點或<繼續>：”時，按回車鍵再輸入“y”確認對齊即可。

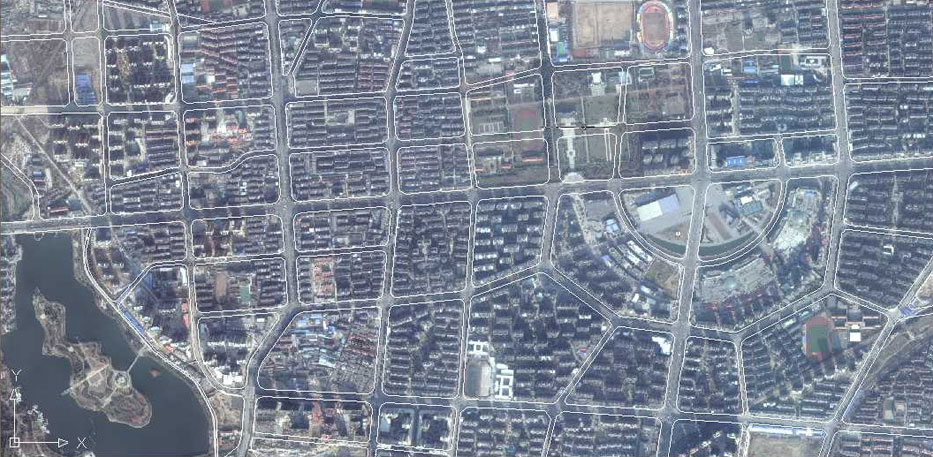

最后配準效果如圖！
